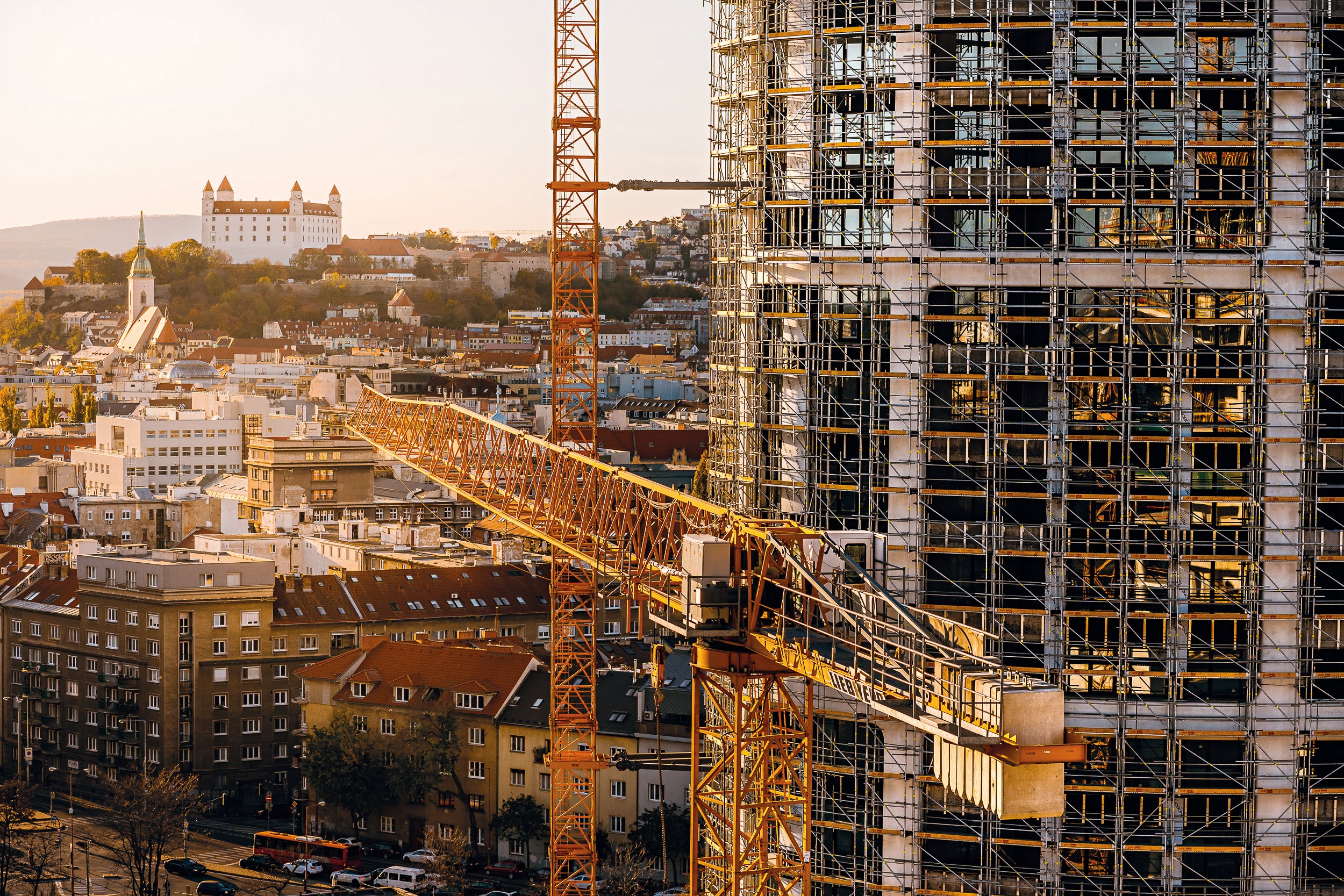

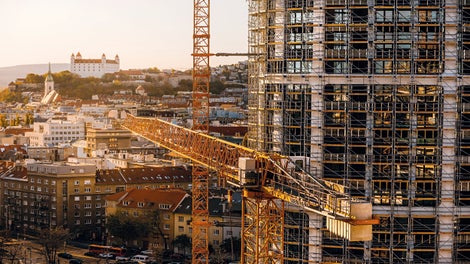

01 Skypark (foto Penta Real Estate)

SKY PARK Residence
Bratislava, Slovenská republika

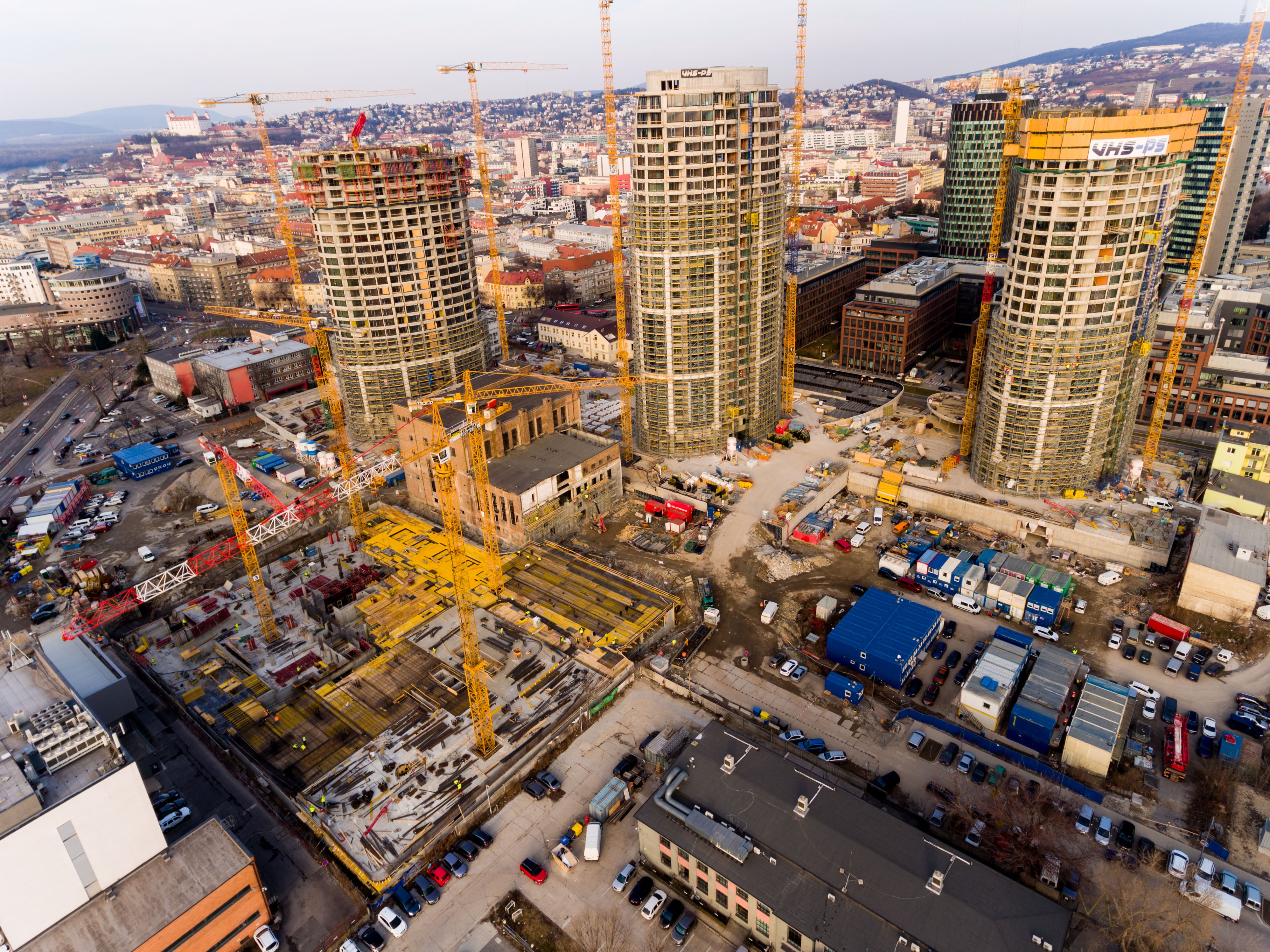

SKY PARK je jedinečný multifunkčný projekt, navrhnutý svetovým architektonickým štúdiom Zaha Hadid Architects, ktorý prináša do centra Bratislavy doposiaľ nepoznanú úroveň bývania a kancelárskych priestorov. Zachovaním Jurkovičovej teplárne a výstavbou verejného mestského parku spája SKY PARK hodnotný verejný priestor s moderným bývaním na svetovej úrovni. Projekt SKY PARK sa rozprestiera na území bývalej industriálnej zóny Mlynské nivy v tesnej blízkosti centra Bratislavy. Momentálne prebieha výstavba troch tridsaťjedenposchodových rezidenčných veží, ktoré ponúknu viac ako 700 bytov, 1 100 nových parkovacích miest v podzemí projektu a 2 000 m2 plôch určených pre občiansku vybavenosť.

Objekt pozostáva z kombinovaného železobetónového stĺpovo stenového systému. Obvodový plášť je zložený zo železobetónových monolitických nosných stien s predsadeným fasádnym dizajnovým obkladom s vysokoúčinným tepelným izolantom. Medzibytové priečky sú tvorené z monolitických železobetónových stien od 2. do 23. poschodia. Parkovacie státia sa nachádzajú na dvoch podzemných podlažiach. Nakoľko zhotoviteľom veže v réžii PERI bola firma so sídlom v Česku, tak boli prípravné práce na návrhoch debnenia a spôsobe realizácie betónových konštrukcií rozdelené medzi PERI Slovensko a PERI Česko.

Zákazník

Zhotoviteľ:
INGSTEEL spol. s r.o., Bratislava
PSJ concrete a.s., Praha

Návrh debnenia a lešenia:
PERI Senec
PERI Jesenice, Česko

Miesto

Projekt

Dojmy z projektového procesu
1 /
6

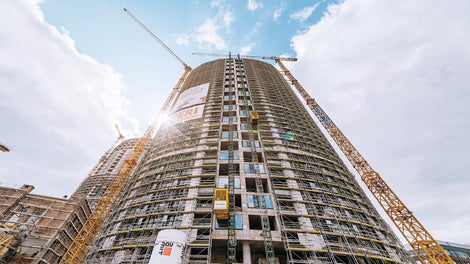

01 Skypark (foto Penta Real Estate)
01 Skypark (foto Penta Real Estate)

Skypark (foto Penta Real Estate).

Informácie o projekte

Požiadavky

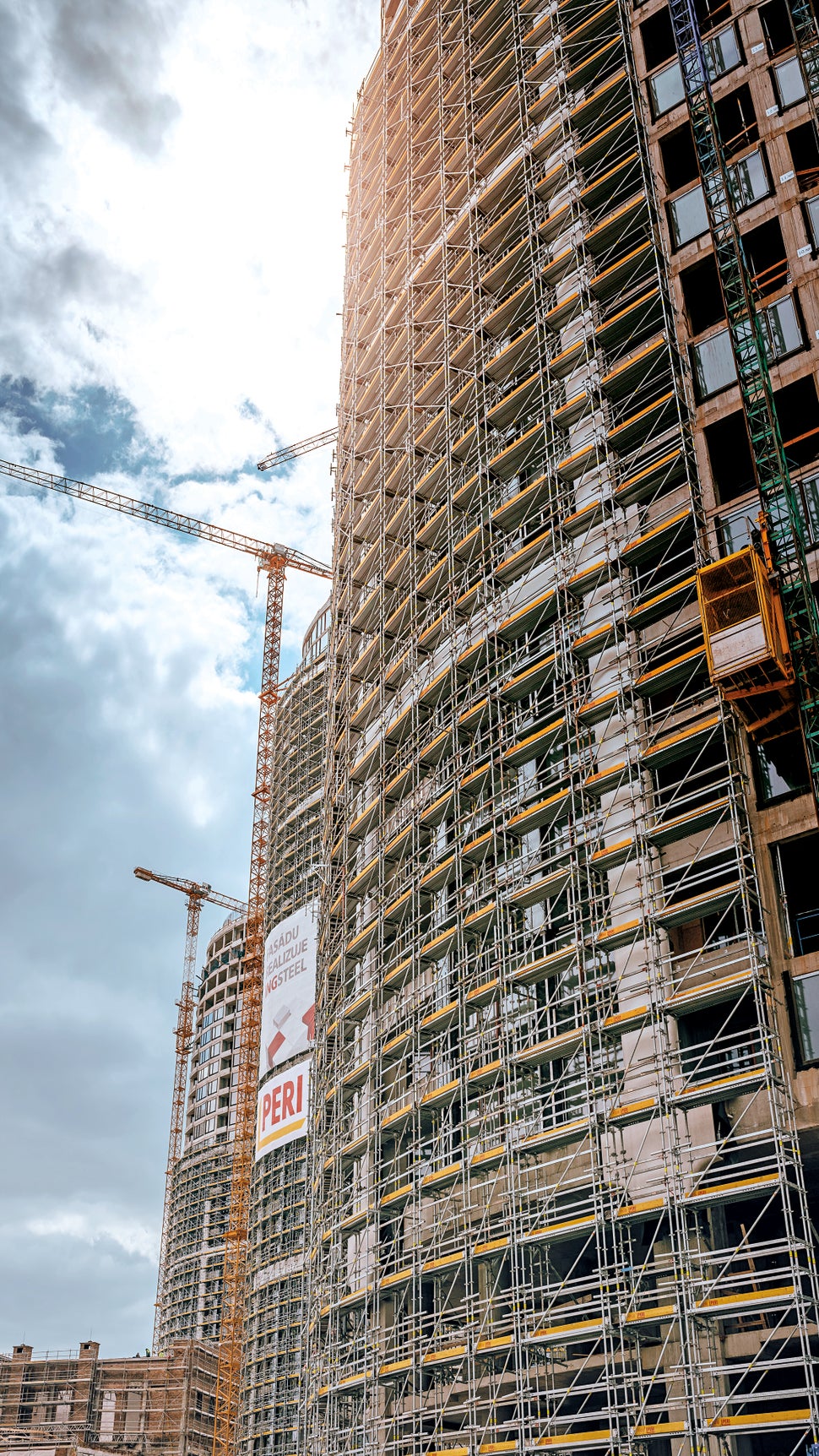

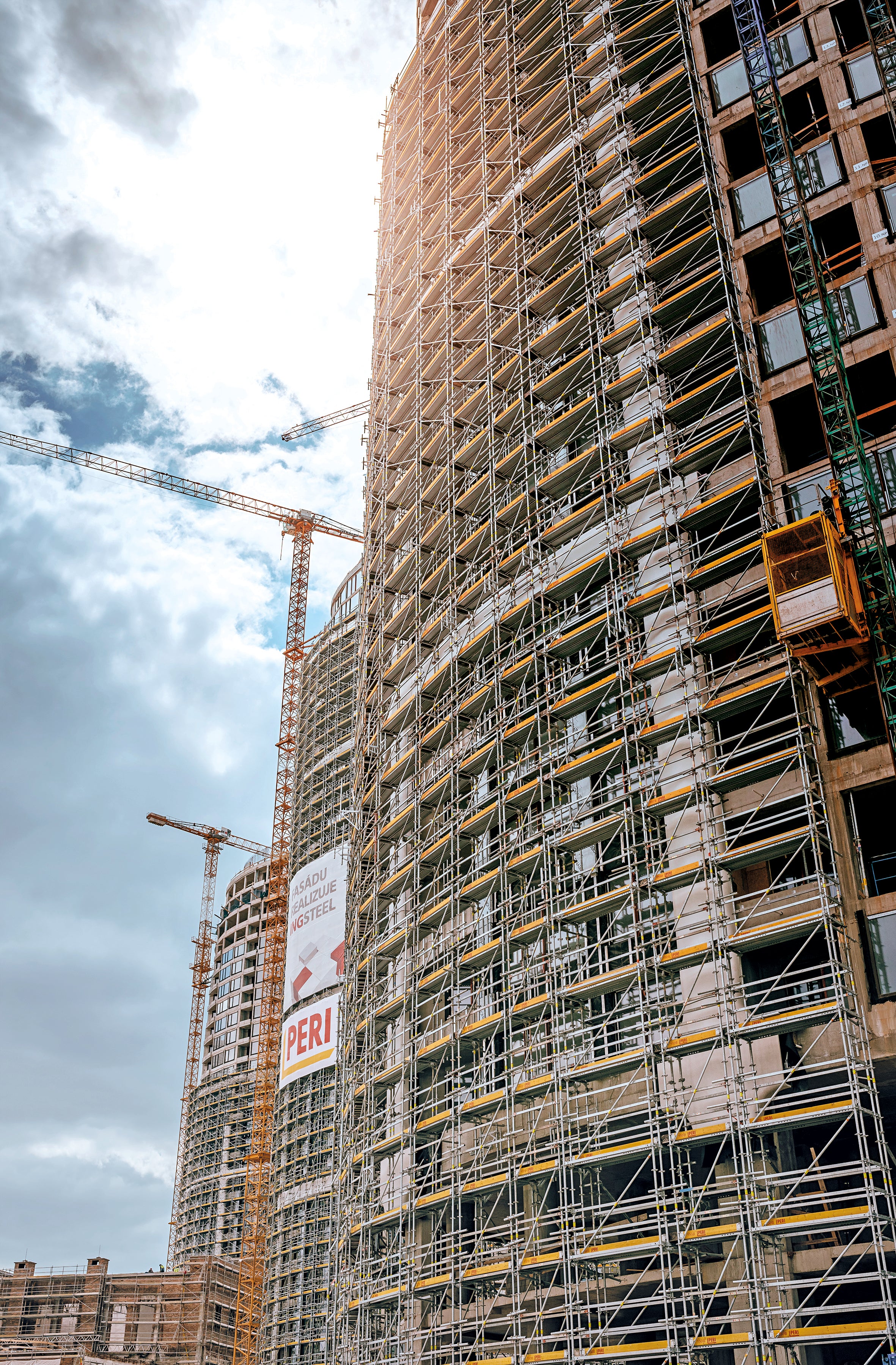

Požiadavka zhotoviteľa obvodového plášťa znela na návrh fasádneho lešenia na objekt, ktorý má pôdorys elipsovitého tvaru a výška objektu presahuje 100 m. Alucobondová fasáda je doplnená fasádnym exo skeletom, ktorý dotvorí finálny organický tvar veží a zároveň je prvkom, ktorý vystihuje rukopis architektky Zahy Hadid.

Riešenia

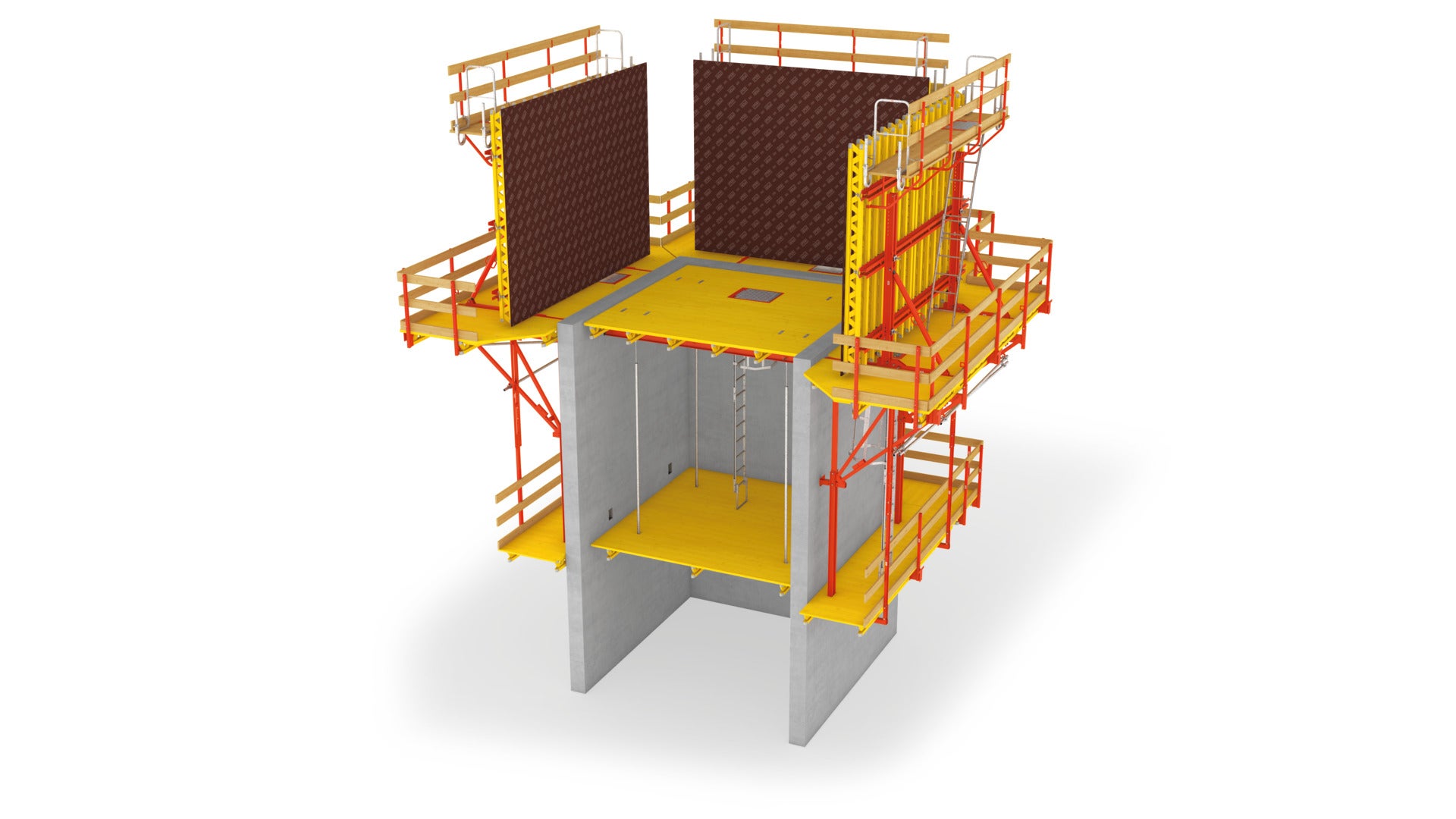

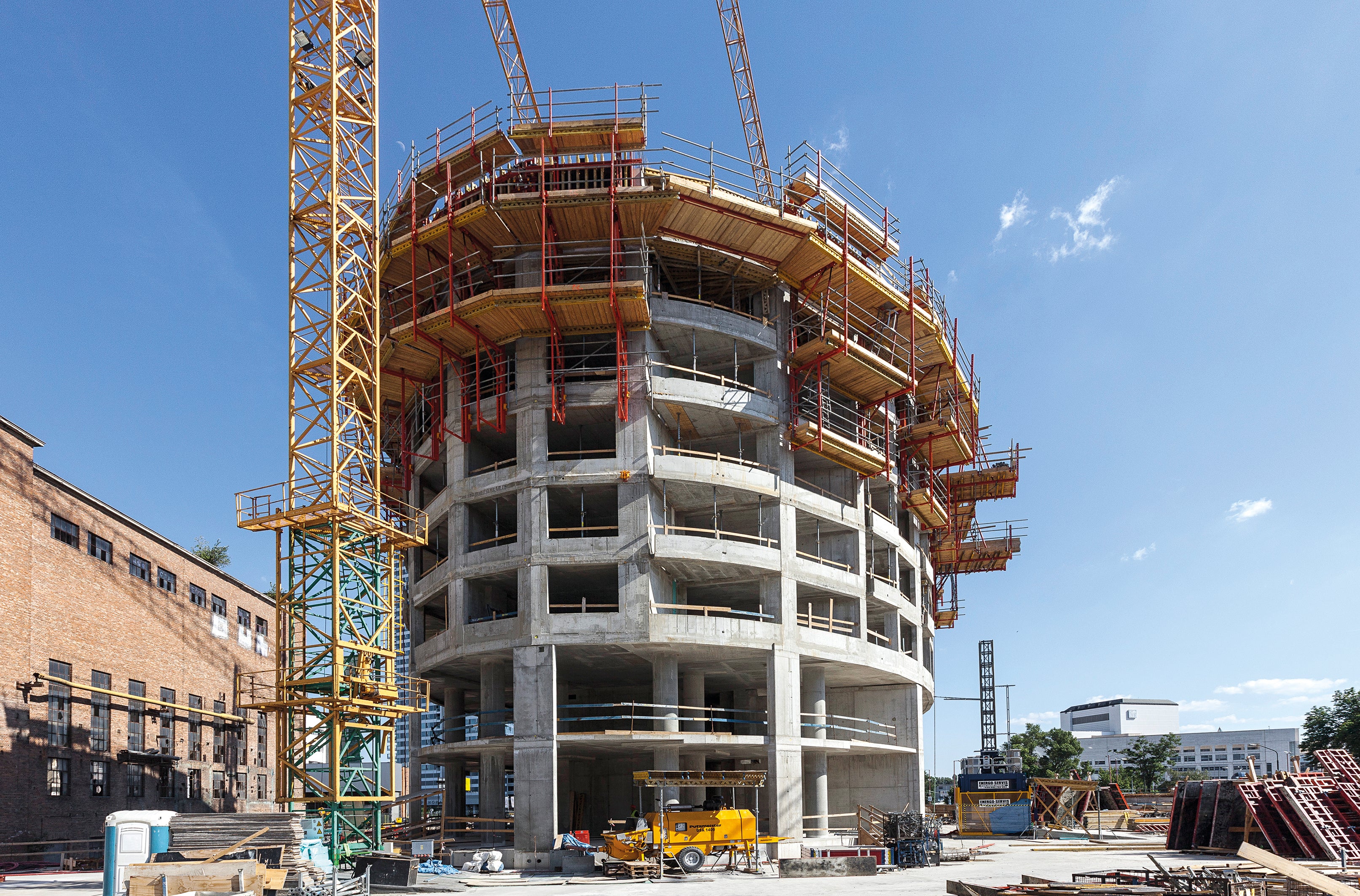

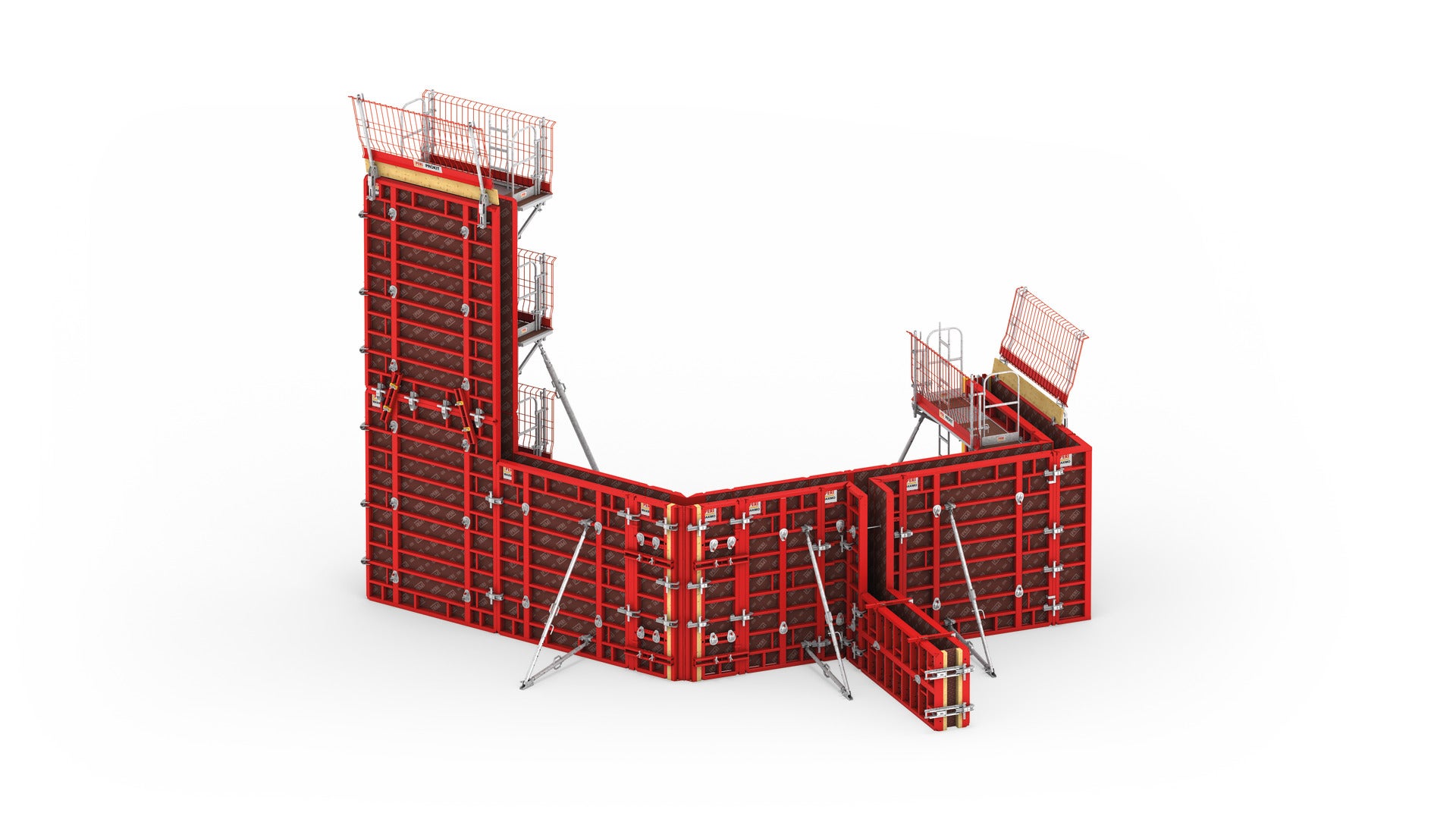

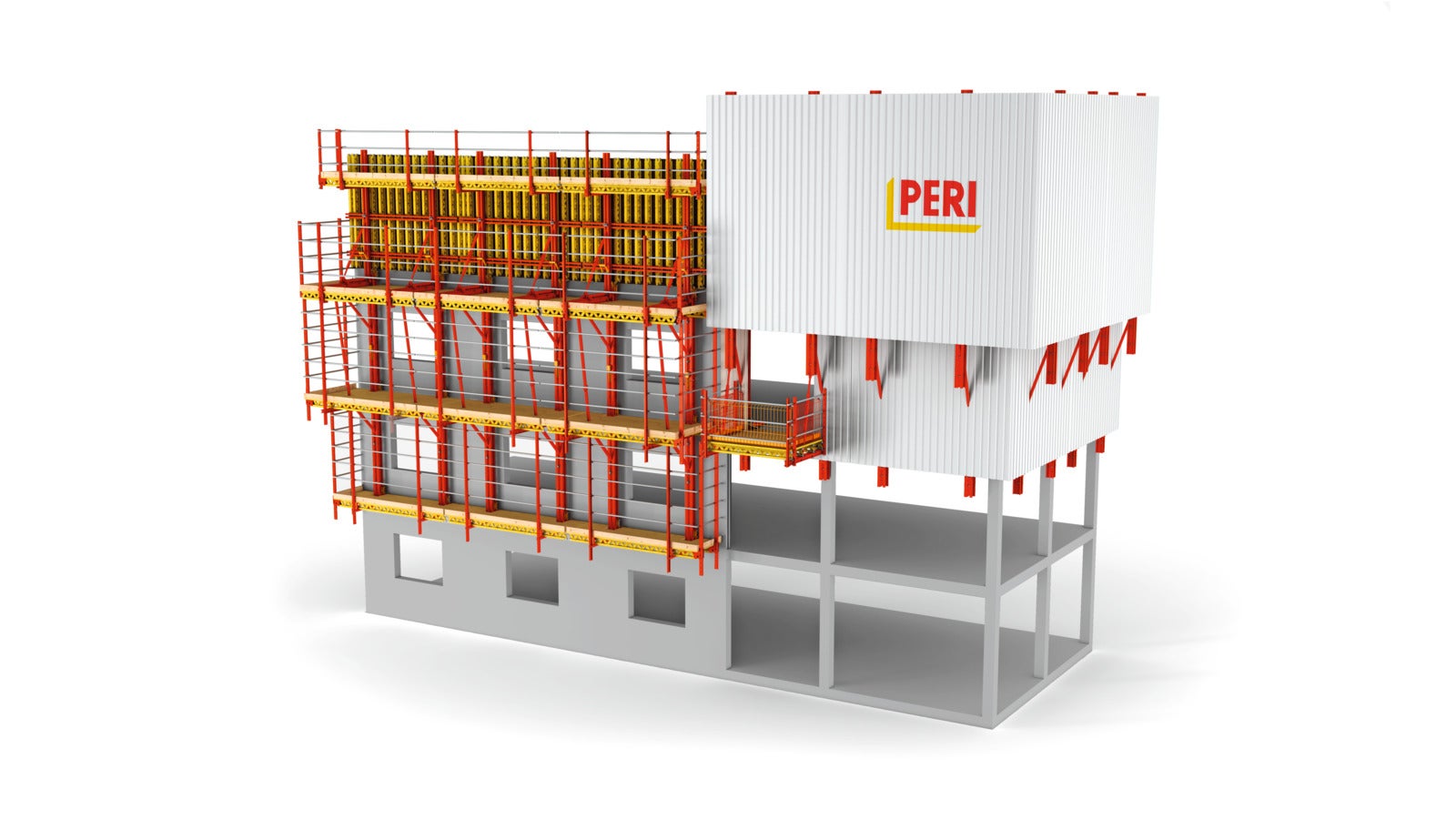

Slovenskí inžinieri riešili návrhy debnení spodných podlaží pre základovú dosku; stĺpy rôznych prierezov; stropné dosky s podpernými vežami; lešenia pre vystužovanie a schodiskové veže; obvodové steny, pre ktoré bolo použité jednostranné a obojstranné debnenie TRIO; všetky stropné dosky vrátane prievlakov zo systému MULTIFLEX; schodiskové a výťahové jadrá zo systému TRIO so šachtovými prvkami TSE pre jednoduché oddebnenie a šachtovými lávkami BR, na ktorých bolo debnenie postavené. Pre nastupovanie a vystupovanie z dvoch výťahov kotvených z vonkajšej strany stavby do obvodových stien boli naprojektované a dodané aj statické plošiny, ktoré boli osadené tak, aby bol prístup z jedného výťahu umožnený na párnych poschodiach a z druhého výťahu zase na nepárnych poschodiach. Českí inžinieri riešili s prípravármi v sidle zhotoviteľa návrh ochranného šplhavého debnenia, pri ktorom bol použitý system RCS spolu s debnením VARIO, ktoré bolo možné na konzolách RCS odsúvať od vybetónovanej konštrukcie. Panely debnenia VARIO tvorili zároveň debnenie okraja stropu. Tento systém dokázal prekonať aj odskoky tvorené vysunutím a ustúpením jednotlivých stropných dosiek. Po celom obvode je osadených 22 lávok s debnením VARIO. Pod týmito lávkami o niekoľko poschodí nižšie šplhajú samostatne dve zásobovacie plošiny. Návrh kotvenia všetkých lávok bol riešený do stropných dosiek tak, aby nevychádzalo v mieste balkónových dosiek s hrúbkou 160 mm. Počas montáže a zaškolenia obsluhy na správne šplhanie boli na stavbe prítomní aj špecialisti zo Service teamu. Využité bolo šplhanie v krokoch po 50 cm s mobilným. samošplhavým zariadením. Voľba stenového systému pre vnútorné steny padla na MAXIMO 300, ktoré bolo na Slovensku použité po prvýkrát kvôli svetlej výške jednotlivých podlaží a rýchlosti montáže a demontáže tohto systému. Komplexný systém riešenia od PERI priniesol v porovnaní s konkurenciou časovú úsporu až 2 dni na jedno podlažie! Systém PERI RCS spája prednosti rôznych šplhavých systémov do jednej stavebnice a používa sa ako šplhavé debnenie, ale aj ako ochranná stena. Šplhanie vedené na nosníkoch, bezpečne pripevnených počas celej doby k budove, prebieha aj pri silnom vetre rýchlo a úplne bezpečne. Celé zostavy sa premiestňujú do ďalšieho záberu pomocou žeriava alebo mobilnej hydrauliky. RCS sa jednoducho prispôsobí aj špecifickým požiadavkám stavby. Pre vysoké hodnoty osových síl v stojkách lešenia je lešenie rozdelené na dve časti. Spodná časť do výšky 25 m je navrhnutá ako podperné lešenie zo systému PERI UP Flex. Z nej pokračuje fasádny systém PERI UP Easy až po oceľovú kupolu veže. Pre obmedzené možnosti kotvenia v spodnej časti bola stabilita lešenia zaistená stabilizátormi RS a zdvojenými stojkami. Celková plocha lešenia na jednej veži je 12 500 m2 a jeho hmotnosť je 400 t. V prípade takto členenej fasády, kde sa elipsovitý tvar veže po výške rozširuje a zase naspäť zužuje a maximálna odchýlka medzi najširším a najužším podlažím je 260 mm a tiež kvôli navzájom sa križujúcim elementom exo skeletu odsadeným o 530 mm od konštrukcie hrubej stavby bolo nevyhnutné použiť tri druhy konzol, aby bolo možné vykonávať práce na fasáde a boli navrhnuté a použité dva druhy kotvenia. Jedno klasické, do betónových stien a stropov a druhé špeciálne v miestach exo skeletu, tzv. GRC elementov. Presné kotevné body boli stanovené vo výkrese kotvenia. Atypické kotvenie v miestach GRC elementov pozostáva zo závitových tyčí upevnených na oceľovú konštrukciu pod elementami. V miestach styčných škár elementov pretŕča kotevné oko, o ktoré je lešenie ukotvené.

Výhody pre zákazníka
- komplexná dodávka debnenia a lešenia
- podpora počas realizácie

Martin Vanko
Martin Vanko
Martin Vanko
stavbyvedúci
Spoluprácu so spoločnosťou PERI hodnotím ako vysoko profesionálnu a odbornú. Oceňujem najmä promptnú logistiku a angažovanosť obchodného zástupcu vo všetkých fázach projektu.

Použité PERI systémy
