Diaľničný most cez rieku Mersey, Veľká Británia

Diaľničný most cez rieku Mersey, Runcorn to Widnes, Veľká Británia - Celkovo 3 pylóny s maximálnou výškou 125 m nesú most na severo - západe Anglicka, ktorého šírka je okolo 1 000 m. Most vedie ponad rieku Mersey a spolu s predmostiami je dlhý 2 130 m. Pre tento projekt spoločnosť PERI dodala na zákazku zhotovené samošplhavé debnenie, ktoré zabezpečilo plynulý priebeh výstavby bez použitia žeriava, v každom počasí.

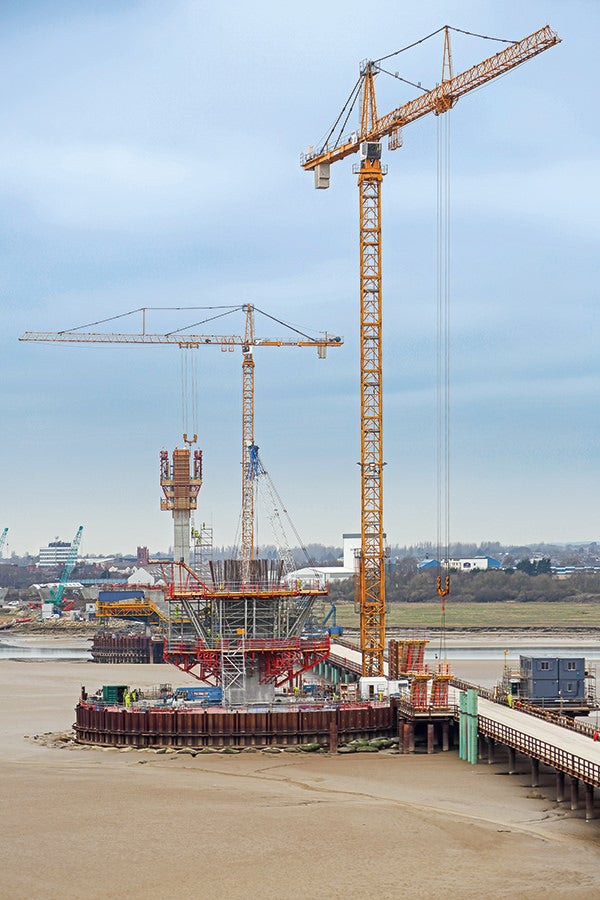

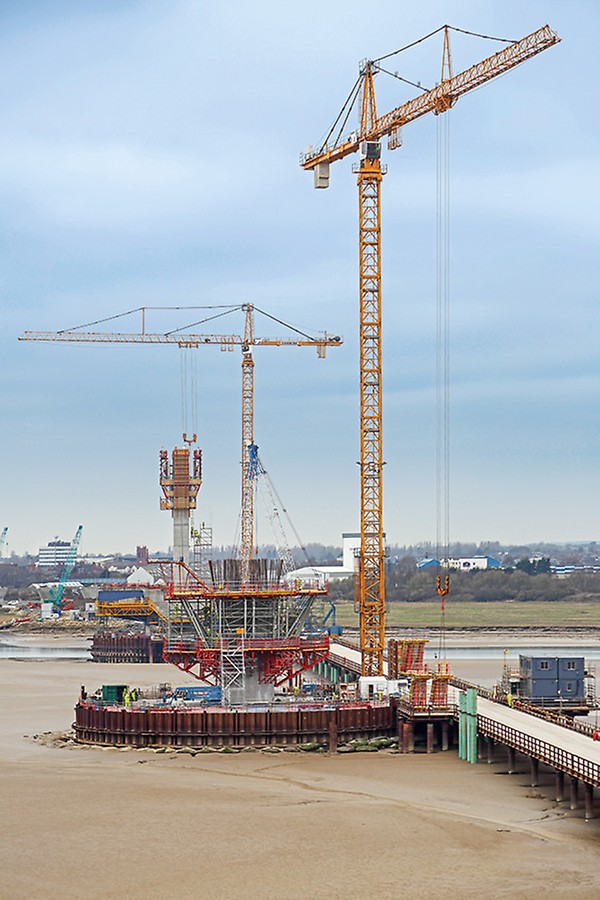

Mersey Gateway Bridge, Runcorn to Widnes, Great Britain: Horizontálne umiestnené oporné rámy SB
Landmark Mersey Gateway on form with help from PERI

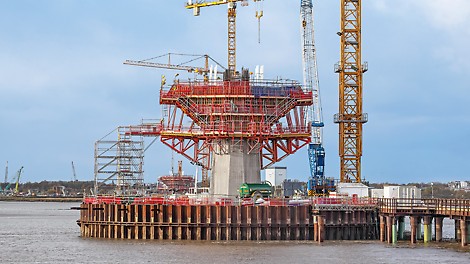

Riešenie debnenia na mieru pre zložitú konštrukciu pylónov - Horizontálne umiestnenie oporných rámov SB zabezpečovalo rozlohovo veľkorysý pracovný priestor; okrem toho bol zabezpečený aj prenos zaťaženia pri betonáži rozšírených častí priamo do pylónov.

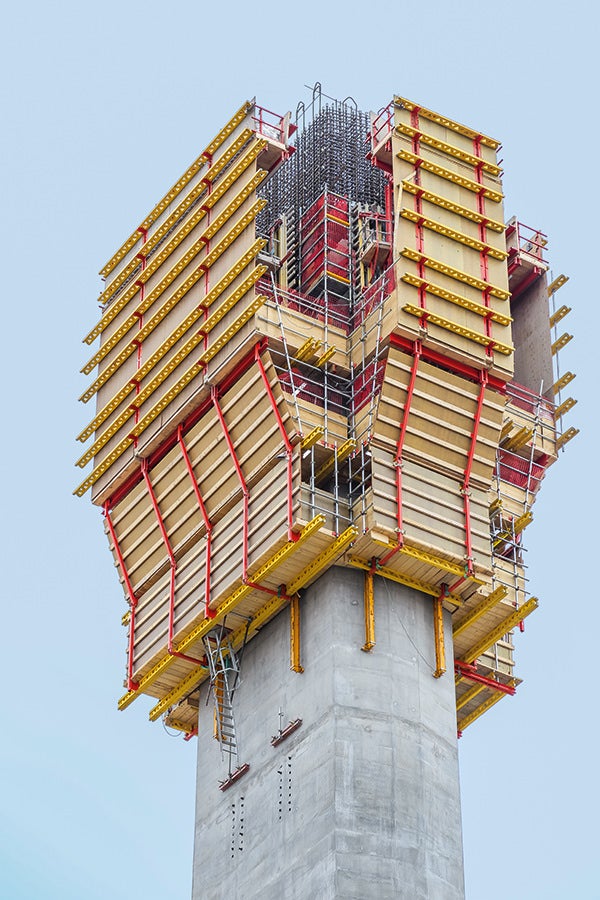

ACS samošplhavé debnenie s uzatvárateľnou pracovnou plošinou.

Údaje o projekte

Poloha: Runcorn to Widnes, Spojené kráľovstvo

  • Zavesený most cez rieku Mersey s 3 pylónmi, ktorých výška je 125 m (na juhu), 80 m (v strede) a 110 m (na severe)
  • Most má celkovú dĺžku vrátane predmostí: 2 130 m

Požiadavky

  • Výstavba všetkých pylónov a mostovky so 6 jazdnými pruhmi
  • Obojstranne rozšírené pylóny pre podopretie mostovky
  • Bezpečné pracovné podmienky aj pri vysokej rýchlosti vetra

Zákazník

Merseylink J.V.:
FCC Construccion S.A.;
Kier Infrastructure & Overseas Ltd.;
Samsung C&T Corp.

Výhody pre zákazníka

  • Úspora nákladov na žeriav
  • Plynulá práca bez prerušenia aj počas nepriaznivých poveternostných podmienok
  • Rýchly postup výstavby vďaka súbežnému šplhaniu viacerých šplhavých jednotiek
  • Ochrana proti vetru a dažďu aj vo veľkej výške
  • Zvýšená bezpečnosť práce pre zamestnancov na stavbe
  • Dostatočne veľký pracovný priestor
  • Jednoduchý presun lešenia pre vystužovanie a materiálu pomocou špeciálneho riešenia, ktoré sa skladá zo zaveseného, odsúvateľného debnenia a sklápacích pracovných lávok systému ACS R
Mr C H Lee, Technický riaditeľ - PERI ACS samošplhavý systém s hore otvoreným debnením a lešenie PERI UP zabezpečili rýchle a jednoduché debnenie pylónov.
Mr. C H Lee
Technický riaditeť

PERI ACS samošplhavý systém s odsúvateľným debnením a lešenie PERI UP zabezpečili rýchle a jednoduché debnenie pylónov ako aj bezpečný prístup. Tento systém zrýchlil betonáž a tým skrátil cyklus výstavby, vďaka čomu sme boli schopní každých 5 dní vyšplhať o 5 m vyššie.

PERI riešenia

  • Debnenie a systém šplhania presne podľa požiadaviek projektu
  • Stavebné práce prebiehali bez použitia žeriava vďaka samošplhavému systému ACS a šplhavým jednotkám vyrobeným na mieru. Pri štandardných podmienkach debnenie prebiehalo v cykle 5 m za 5 dní.
  • Uzatvorená pracovná plošina v rámci šplhavého debnenia
  • Prenos zaťaženia v rozšírenej časti pylónov pomocou horizontálne umiestnených oporných rámov SB
  • Výška betonáže presne zladená s miestom kotvenia, ktoré nadväzuje na predchádzajúci záber

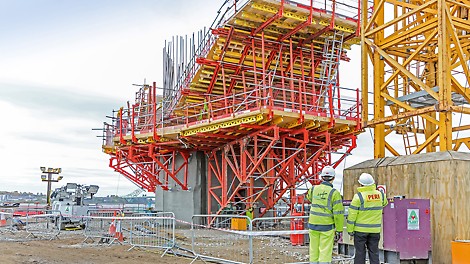

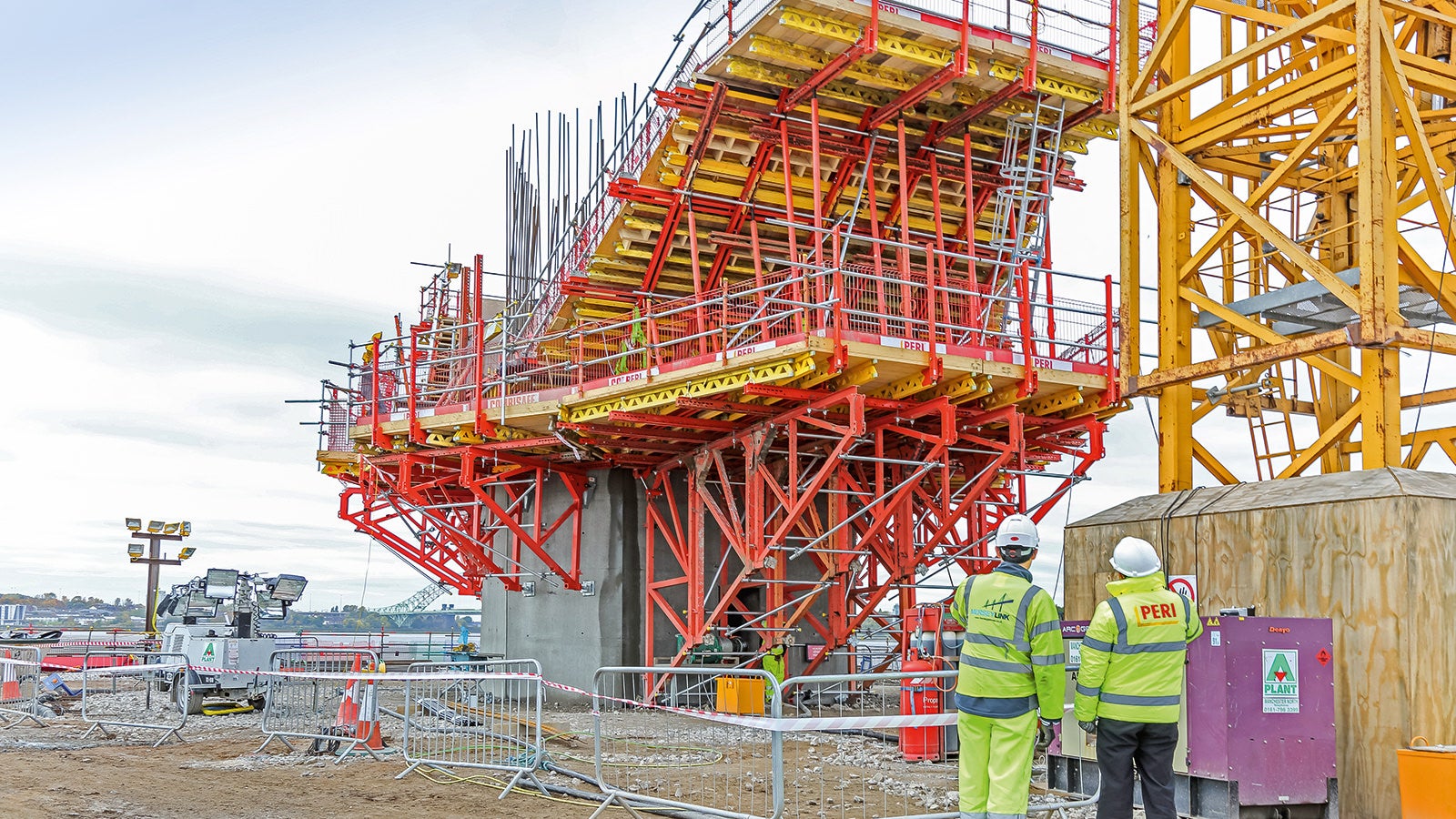

  • Pravidelné podpora na stavbe projektovým manažérom PERI
